TUG-NAVI ジャイロと加速度計を用いた孔曲り位置計測装置 地中に埋設されたあらゆる管路の軌跡を計測します。

センサ仕様一覧表

TAG0010 TAG0011 TAG0012 <JET>
3連タイプ 1連タイプ
位置精度(横計測)注1) 3/1000~2/1000 5/1000~3/1000 10/1000~5/1000
位置精度(縦計測) 5/1000~3/1000 5/1000~3/1000 5/1000~3/1000
センサ構成 角速度 TRS注2)×3軸 DRS注3)×2軸 TRS×2軸 MEMS×3軸
MEMS×1軸
加速度 MEMS注4)×3軸 MEMS×3軸 MEMS×3軸
センサ部外形注5) φ50×907[㎜] φ42.5×840[㎜] φ45×715[㎜] φ21.7×531[㎜]
質量注5) 7kg以下 3kg以下 3.5kg以下 0.8Kg ±0.2kg以下
注1)精度:横計測時間・・・TAG0010とTAG0011は連続5分以内、TAG0012<JET>は連続3分以内で規定
注2)TRS:Twin axis Rate Sensor
注3)DRS:Dual axis Rate Sensor
注4)MEMS:Micro-Electro-Mechanical Systems
注5)外形・質量:ガイド機構等の外形及び質量は含まない。


センサプローブラインナップ

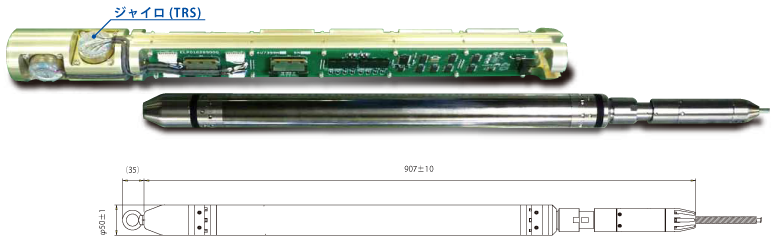

形状例 TAG0010(センサ)φ50mm

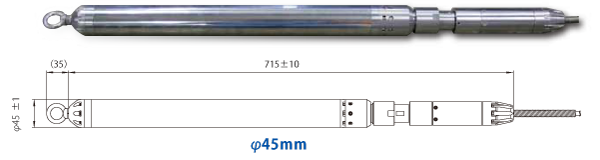

形状例 TAG0011シリーズ

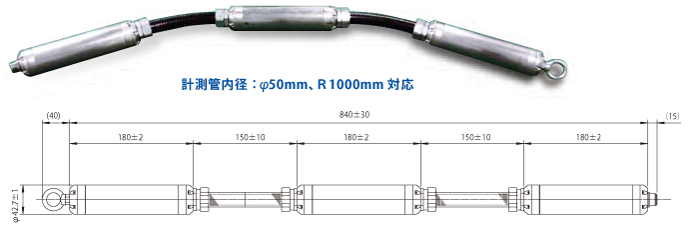

3連タイプ

1連タイプ

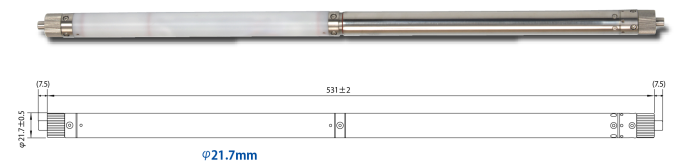

形状例 TAG0012シリーズ(細管用センサ)< JET >

JET(ジェット)



計測ツール

TAG0020(演算部)

TAG0021(ケーブルリール)

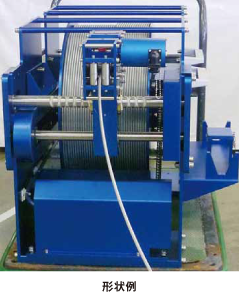

大型タイプ

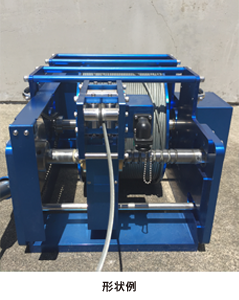

小形タイプ

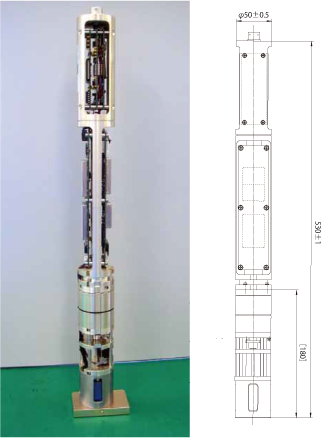

TAG0017(真方位計)

シリーズ商品として真方位角計測装置もございます。
ジャイロの採用により、磁気影響なく方位角を計測

※地球回転軸を北とした方位角で、磁気方位角とは異なります。

主要諸元

真方位角精度 1.0°rms(鉛直・静止設置時)
1.5°rms(傾斜角±5°・静止設置時)
動作温度範囲 -20~+55°C
センサ部 消費電流 0.5A以下(24V時)
寸法 φ50mm×530mm
質量 2.0kg以下

演算部


          形状例





センサ部


      形状例
